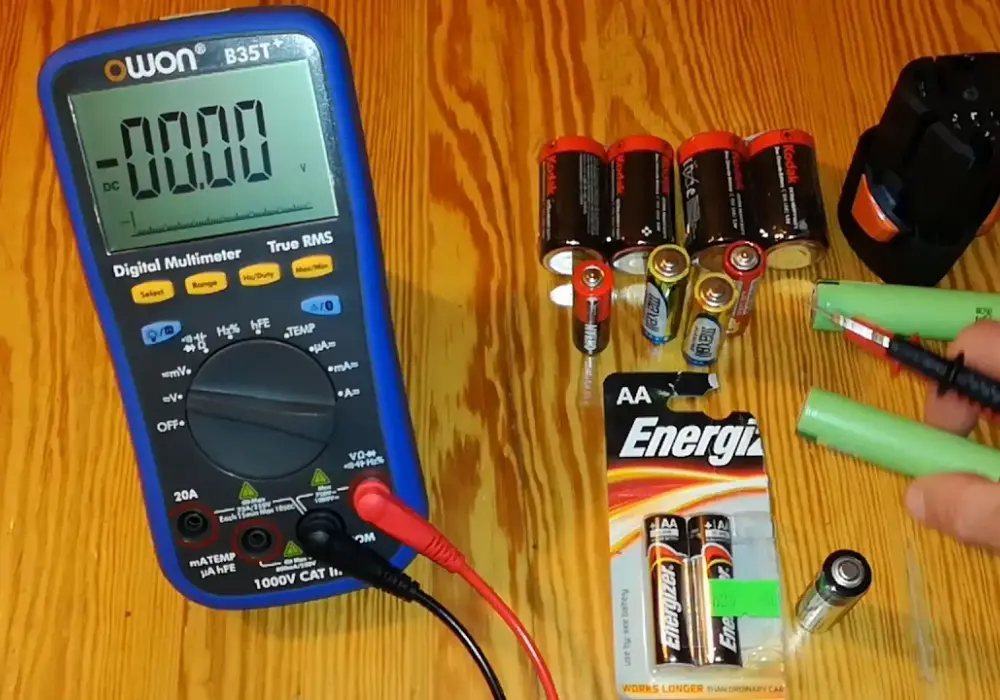

Pomiar pojemności baterii za pomocą multimetru może być wyzwaniem, ponieważ standardowy multimetr nie jest zaprojektowany do bezpośredniego mierzenia pojemności w miliamperogodzinach (mAh) czy amperogodzinach (Ah). Jednak istnieje sposób, aby oszacować tę wartość przy użyciu kontrolowanego testu rozładowania. W tym procesie mierzony jest prąd rozładowania oraz czas, w jakim bateria osiąga określone napięcie graniczne.
Aby przeprowadzić test, potrzebny jest multimeter, stałe obciążenie (np. rezystor) oraz stoper. Po naładowaniu baterii należy podłączyć multimeter w szereg z obciążeniem i baterią, a następnie monitorować prąd i napięcie. Wynik testu pozwala na oszacowanie pojemności baterii, co jest kluczowe dla jej efektywnego wykorzystania.
Najważniejsze informacje:- Multimetr można użyć do oszacowania pojemności baterii poprzez kontrolowany test rozładowania.
- Wybór odpowiedniego multimetru ma kluczowe znaczenie dla dokładności pomiarów.
- Podczas testu należy monitorować prąd i napięcie, aby obliczyć pojemność.
- Alternatywne metody oceny stanu baterii obejmują pomiar napięcia pod obciążeniem.
- Bezpieczne korzystanie z multimetru jest istotne, aby uniknąć uszkodzeń baterii i samego urządzenia.
Jak zmierzyć pojemność baterii multimetrem – podstawowe metody
Pomiar pojemności baterii multimetrem może być nieco skomplikowany, ponieważ standardowy multimetr nie mierzy jej bezpośrednio w miliamperogodzinach (mAh) czy amperogodzinach (Ah). Ważne jest, aby odpowiednio wybrać multimetr, który będzie w stanie dokładnie oszacować pojemność baterii. W tym celu warto zwrócić uwagę na kilka kluczowych cech, takich jak zakres pomiarowy, dokładność oraz typ wyświetlacza, co pozwoli na uzyskanie wiarygodnych wyników.Przygotowanie baterii do pomiaru również odgrywa kluczową rolę. Przed przystąpieniem do testu, należy upewnić się, że bateria jest w pełni naładowana oraz odpowiednio podłączyć multimetr do obciążenia. Dobre przygotowanie sprzętu i baterii zapewni dokładność pomiarów oraz pomoże uniknąć problemów podczas testu.
Wybór odpowiedniego multimetru do pomiaru pojemności
Wybór odpowiedniego multimetru jest kluczowy, aby móc dokładnie zmierzyć pojemność baterii. Należy zwrócić uwagę na cechy takie jak dokładność, zakres pomiarowy oraz typ wyświetlacza. Multimetry cyfrowe, takie jak Fluke 117, oferują wysoką precyzję pomiarów oraz łatwy w obsłudze wyświetlacz, co czyni je idealnym wyborem do pomiaru pojemności baterii. Inne modele, takie jak Uni-T UT61E, również są popularne wśród użytkowników ze względu na ich funkcjonalność i przystępną cenę.
- Fluke 117 – wysoka dokładność oraz funkcje pomiarowe dostosowane do różnych zastosowań.
- Uni-T UT61E – multimetr cyfrowy z szerokim zakresem pomiarowym, idealny do amatorskich i profesjonalnych zastosowań.
- Extech EX330 – kompaktowy multimetr z funkcją pomiaru temperatury oraz pojemności.
Przygotowanie baterii i sprzętu do pomiaru
Aby skutecznie zmierzyć pojemność baterii przy użyciu multimetru, należy odpowiednio przygotować zarówno baterię, jak i sprzęt. Przede wszystkim, upewnij się, że bateria jest w pełni naładowana. Proces ładowania powinien być zakończony przed przystąpieniem do pomiarów, ponieważ niedoładowana bateria może prowadzić do błędnych wyników. Warto również sprawdzić, czy bateria nie ma widocznych uszkodzeń, które mogłyby wpłynąć na pomiar.
Kolejnym krokiem jest ustawienie multimetru. Upewnij się, że multimetr jest ustawiony na odpowiedni tryb pomiaru prądu stałego (DC), a jego zakres jest dostosowany do przewidywanego prądu rozładowania. W zależności od typu baterii, warto również przygotować obciążenie, które będzie używane podczas testu. Użycie odpowiednich rezystorów lub lamp zapewni prawidłowe warunki do pomiaru.
Kontrolowany test rozładowania – krok po kroku
Kontrolowany test rozładowania to jedna z najdokładniejszych metod oceny pojemności baterii. W pierwszej kolejności należy podłączyć multimetr w szereg z obciążeniem oraz baterią. Upewnij się, że wszystkie połączenia są stabilne i nie ma ryzyka ich rozłączenia podczas testu. Warto również mieć pod ręką stoper, aby dokładnie monitorować czas rozładowania.
Podczas testu ważne jest, aby regularnie monitorować prąd i napięcie. Obserwuj wartości na wyświetlaczu multimetru, aby upewnić się, że bateria rozładowuje się w przewidywany sposób. Zapisuj wyniki co pewien czas, aby mieć pełny obraz procesu. Pamiętaj, aby zakończyć test, gdy napięcie osiągnie określony poziom graniczny, co jest kluczowe dla uzyskania dokładnych wyników.
Bezpieczeństwo jest kluczowe podczas przeprowadzania testu rozładowania. Unikaj bezpośredniego łączenia końcówek multimetru z baterią, ponieważ może to prowadzić do uszkodzenia zarówno baterii, jak i urządzenia. Zawsze stosuj obciążenie, które jest odpowiednie dla danej baterii, aby zapobiec jej przegrzaniu lub uszkodzeniu. Przestrzeganie tych zasad zapewni bezpieczeństwo i dokładność pomiarów.Jak przeprowadzić test rozładowania baterii z multimetrem
Aby przeprowadzić test rozładowania baterii, najpierw należy podłączyć multimetr w szereg z obciążeniem oraz baterią. Upewnij się, że multimetr jest ustawiony na pomiar prądu stałego (DC) i odpowiedni zakres, aby zmierzyć przewidywany prąd rozładowania. Następnie, po naładowaniu baterii, połącz ją z obciążeniem, takim jak rezystor, a multimetr umieść w obwodzie. Po podłączeniu wszystkich elementów, rozpocznij pomiar, monitorując jednocześnie prąd i napięcie na wyświetlaczu multimetru.
W trakcie testu ważne jest, aby regularnie sprawdzać wartości prądu oraz napięcia, co pozwoli na obserwację, jak bateria rozładowuje się w czasie. Zapisuj wyniki co pewien czas, aby mieć pełny obraz procesu rozładowania. Upewnij się, że obciążenie jest odpowiednio dobrane do pojemności baterii, aby uniknąć jej uszkodzenia. Test powinien trwać do momentu, aż napięcie baterii osiągnie określony poziom graniczny, co jest kluczowe dla uzyskania dokładnych wyników.
Obliczanie pojemności na podstawie wyników testu
Obliczenie pojemności baterii po przeprowadzeniu testu rozładowania jest stosunkowo proste. Należy zmierzyć średni prąd rozładowania oraz czas, przez jaki bateria była rozładowywana. Formuła na obliczenie pojemności jest następująca: pojemność (mAh) = średni prąd (mA) × czas (h). Na przykład, jeśli bateria rozładowywała się z prądem 100 mA przez 9 godzin, jej pojemność wynosi około 900 mAh. Użycie tej metody pozwala na dokładne oszacowanie pojemności akumulatora.
Czytaj więcej: Jak wymiana baterii w kluczyku hyundai ix35 może być prosta i szybka
Alternatywne metody oceny stanu baterii
Oprócz kontrolowanego testu rozładowania, istnieją również inne metody oceny stanu baterii. Jedną z najprostszych jest pomiar napięcia pod obciążeniem. W tej metodzie bateria jest podłączana do obciążenia, a następnie mierzone jest napięcie. Ta technika pozwala na szybkie określenie, czy bateria jest w dobrym stanie. Wartości napięcia, które uzyskujemy, mogą wskazywać, czy bateria jest gotowa do dalszego użytku, czy może wymaga wymiany.
Jednakże, pomiar napięcia ma swoje ograniczenia. Metoda ta nie dostarcza dokładnych informacji na temat pojemności baterii, a jedynie ocenia jej aktualny stan. W przypadku baterii litowo-jonowych, napięcie pod obciążeniem powinno wynosić co najmniej 3.2V, aby uznać, że bateria jest w dobrym stanie. Warto pamiętać, że różne typy baterii mogą mieć różne progi napięcia, co należy uwzględnić podczas oceny ich stanu.
Pomiar napięcia baterii pod obciążeniem – szybkie wskazówki
Aby przeprowadzić pomiar napięcia baterii pod obciążeniem, należy najpierw podłączyć odpowiednie obciążenie do baterii, na przykład rezystor o wartości 1-2 ohm. Następnie, używając multimetru, zmierz napięcie na zaciskach baterii. Wartości, które uzyskasz, pozwolą ocenić stan baterii. Na przykład, jeśli napięcie wynosi 1.35V lub więcej, bateria jest w dobrym stanie. Napięcie 1.3V jest akceptowalne dla urządzeń o niskim poborze energii, a wartość poniżej 1.1V sugeruje, że bateria powinna być wymieniona.
| Typ baterii | Wymagane napięcie (V) |
| NiMH AA | 1.35 i więcej |
| Li-ion | 3.2 i więcej |
| AAA alkaliczna | 1.5 i więcej |
Ograniczenia pomiarów multimetrem i ich znaczenie
Używanie multimetru do pomiaru pojemności baterii ma swoje ograniczenia, które warto znać. Przede wszystkim, multimetr nie jest w stanie bezpośrednio zmierzyć pojemności w miliamperogodzinach (mAh), co oznacza, że użytkownicy muszą polegać na pośrednich metodach, takich jak kontrolowany test rozładowania. W takich przypadkach mogą wystąpić potencjalne niedokładności w wynikach, zwłaszcza jeśli nie są przestrzegane zasady dotyczące obciążenia czy monitorowania prądu. Ponadto, nieodpowiednie ustawienia multimetru mogą prowadzić do błędnych pomiarów.
Kolejnym ważnym aspektem są kwestie bezpieczeństwa. Bezpośrednie łączenie końcówek multimetru z baterią może być niebezpieczne, zwłaszcza w przypadku baterii litowo-jonowych, które mogą ulec uszkodzeniu lub nawet eksplozji. Dlatego zawsze należy stosować się do zaleceń producenta i korzystać z odpowiednich metod pomiaru. Zrozumienie tych ograniczeń pomoże użytkownikom lepiej ocenić stan baterii oraz uniknąć potencjalnych problemów.
Jak monitorować zdrowie baterii w dłuższym okresie czasu
Aby skutecznie zarządzać zdrowiem baterii, warto wprowadzić systematyczne monitorowanie jej stanu. Regularne pomiary napięcia pod obciążeniem, a także analiza wyników testów rozładowania, mogą dostarczyć cennych informacji o kondycji akumulatora. Warto zainwestować w inteligentne systemy monitorowania, które automatycznie rejestrują dane o wydajności baterii w czasie rzeczywistym. Takie urządzenia mogą informować o spadku wydajności, co pozwala na wcześniejsze podjęcie działań, takich jak wymiana baterii lub jej regeneracja.W przyszłości, technologie monitorowania stanu baterii mogą być zintegrowane z aplikacjami mobilnymi, co umożliwi użytkownikom śledzenie kondycji akumulatora w czasie rzeczywistym. Dzięki temu, użytkownicy będą mogli łatwo ocenić, kiedy ich bateria wymaga ładowania lub wymiany, co przyczyni się do lepszego zarządzania energią i wydłużenia żywotności urządzeń. Warto zatem być na bieżąco z nowinkami technologicznymi, które mogą ułatwić życie i zwiększyć efektywność korzystania z baterii.
